顯示尺寸

3600mm×2025mm

箱體材質

壓鑄鋁合金材質

箱體尺寸

600mm（寬）*337.5mm（高）

物理點間距

0.9375mm

燈板表面工藝

COB封裝啞光霧面

驅動方式

共陰恒流

平整度

平整度（制作工藝）≤0.1mm；

顯示屏亮度

600-1000cd/㎡，可調

對比度

20000：1

觸摸方式

支持手寫和觸控

觸摸點數

20點觸控以上

支持面板按鍵、中控、網絡控制；

支持亮度、對比度、飽和度、色調、色溫調節；

工作噪音≤45dB（距離設備1m處）；

輸入輸出延時≤51ms；

提供配套PLC配電設備；

設備材料及表面涂層選用環保材質，符合相關環保標準；

外觀支持定制，經用戶確認后生產；

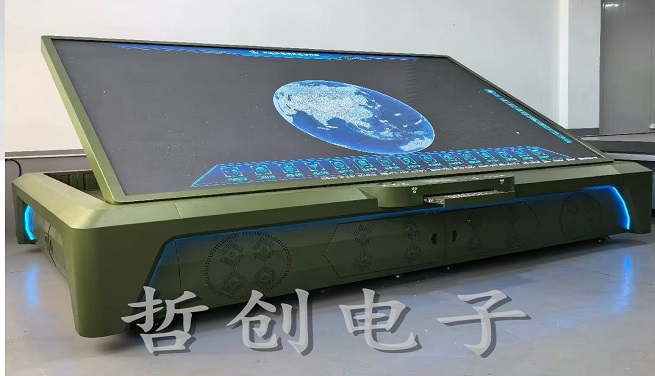

翻轉設計，0-90°翻轉，顯示屏可實現水平狀態、傾斜狀態、垂直狀態使用，電動翻起；

設備前面板內嵌IPS液晶觸摸顯示屏，顯示設備運行參數和狀態。

可實時觸摸操作，大小屏同步顯示，觸摸操作方便快捷

色溫

3000K-10000K（可調）

可視角

水平178°

顯示單元輸入電壓

 AC 100~240V 50/60Hz

維護方式

前維護

IP 防護等級

IP50（顯示表面可凈水清潔）

工作溫濕度范圍

﹣20℃-+40℃/10%RH-85%RH

存儲溫濕度范圍

﹣40℃-+60℃/10%RH-85%RH

認證

符合 3C、CMA、CNAS、節能

觸摸

響應時間 Response Time

首次點擊 First click<10ms

觸摸直徑

5 mm

觸摸精度

95%的觸摸區域 觸摸精度為± 2mm

供電方式

USB(USB供電）

輸入方式

不透明物體（如手指、筆等）

操作系統

Windows 7 /10, Android , Linux, Mac OS X， 麒麟系統等

多點觸摸手勢擴展功能

支持電子沙盤特殊手勢指令對接開發

2.支持亮度、對比度、飽和度、色調、色溫調節；

3.工作噪音≤45dB（距離設備1m處）；

4.輸入輸出延時≤51ms；

5.提供配套PLC配電設備；

6.設備材料及表面涂層選用環保材質，符合相關環保標準；

7.外觀支持定制，經用戶確認后生產；

8.翻轉設計，0-90°翻轉，顯示屏可實現水平狀態、傾斜狀態、垂直狀態使用，電動翻起；

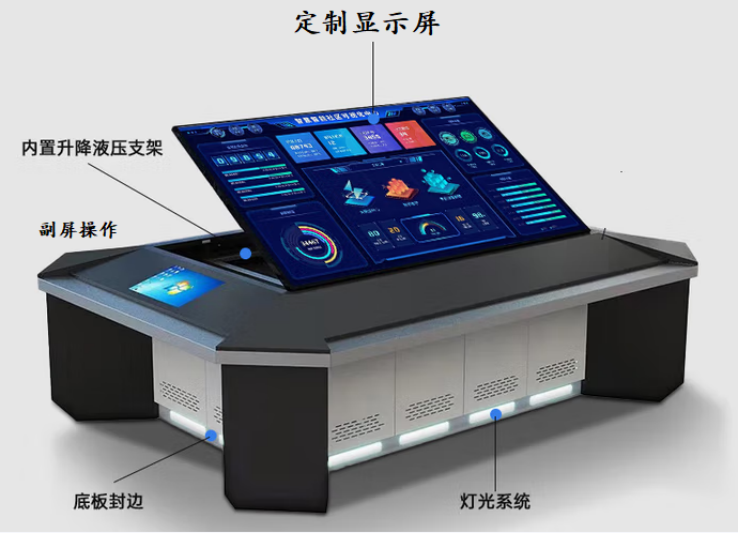

9.沙盤臺可增設觸摸副屏，觸摸操作，大小屏同時顯示

2.能夠裝載處理的數據包括：軍用標準格式矢量數據；多分辨率影像數據、DEM數據；地名數據；SHP、TAB、S57、MBTile等常用商業格式的數據；三維傾斜攝影數據、實體模型數據；

3.支持CGCS2000、WGS84等地理坐標系，高斯克呂格、墨卡托、蘭伯特及常用等距方位、等角方位、等積方位等投影坐標系；

4.支持柵格瓦片庫和矢量瓦片庫；

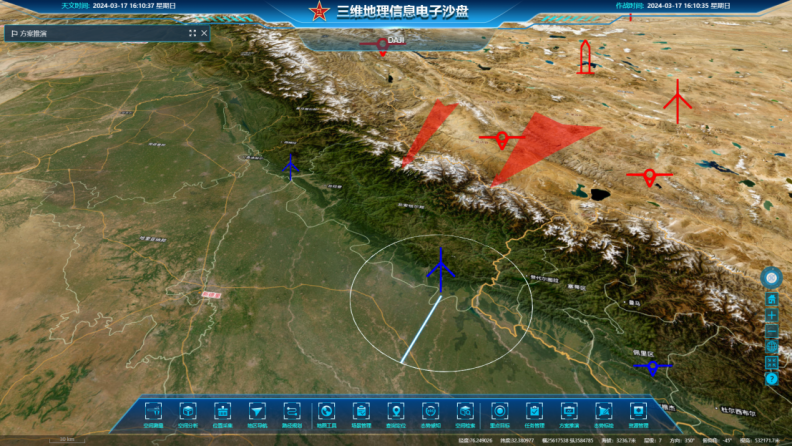

5.地理環境顯示

6.能夠在二維地圖和三維數字地球中，對多元地理數據進行集成顯示；

7.能夠遵循地圖圖式標準顯示多比例尺軍用標準矢量數據；

8.二維地圖顯示支持方里網、經緯網和接圖表等地圖格網顯示，方里網顯示與軍用紙質地圖保持嚴格一致；

9.提供地圖圖層顯示控制功能，能對矢量、影像、高程、傾斜攝影、實體模型等圖層進行顯隱設置；

10.二維注記渲染可對注記進行分類、分級、分比例尺段設置，提供疏密程度控制、權重設置、自動去重和沿線面自動配置等功能；

11.三維注記渲染支持矢量瓦片方式，可對三維注記的字體、大小、顏色等樣式進行設置；

12.提供基于地名、地理坐標、高斯坐標、圖幅號等的地圖定位功能。

13.提供工作書簽，可將二三維地圖上的顯示內容保存為書簽。

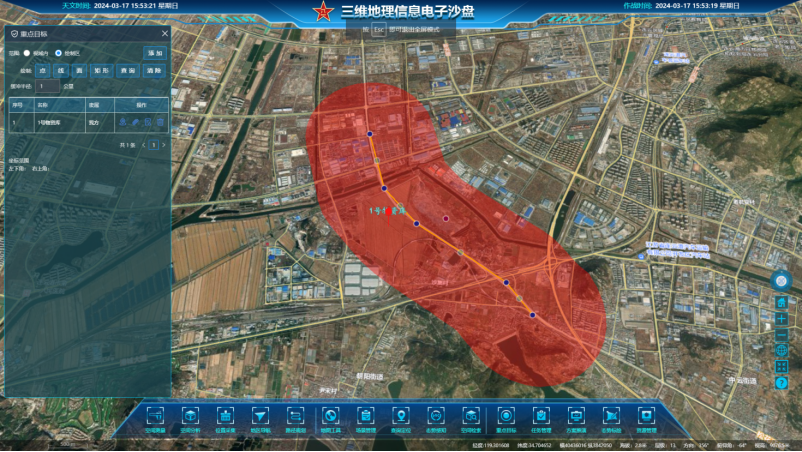

14.提供點位、距離、面積、坡度、坡向、剖面、通視、體積和方位角量算等量算分析功能；

15.支持圖上距離、球面距離等多種距離的量算；

16.支持量算分析結果的幾何編輯、顯示樣式調整、保存和輸出。

17.提供地圖整飾輸出功能，能輸出指定范圍的地圖和設置圖外整飾元素；

18.能夠進行地圖輸出范圍選取、輸出比例尺設置及版面設置等；

19.支持框選和輸入坐標方式進行范圍選擇，支持PNG、TIFF、JPG等格式。

20.地圖平均漫游≤0.3s；

21.地圖平均縮放時間≤0.3s；

22.三維平均幀速>30幀/秒；
