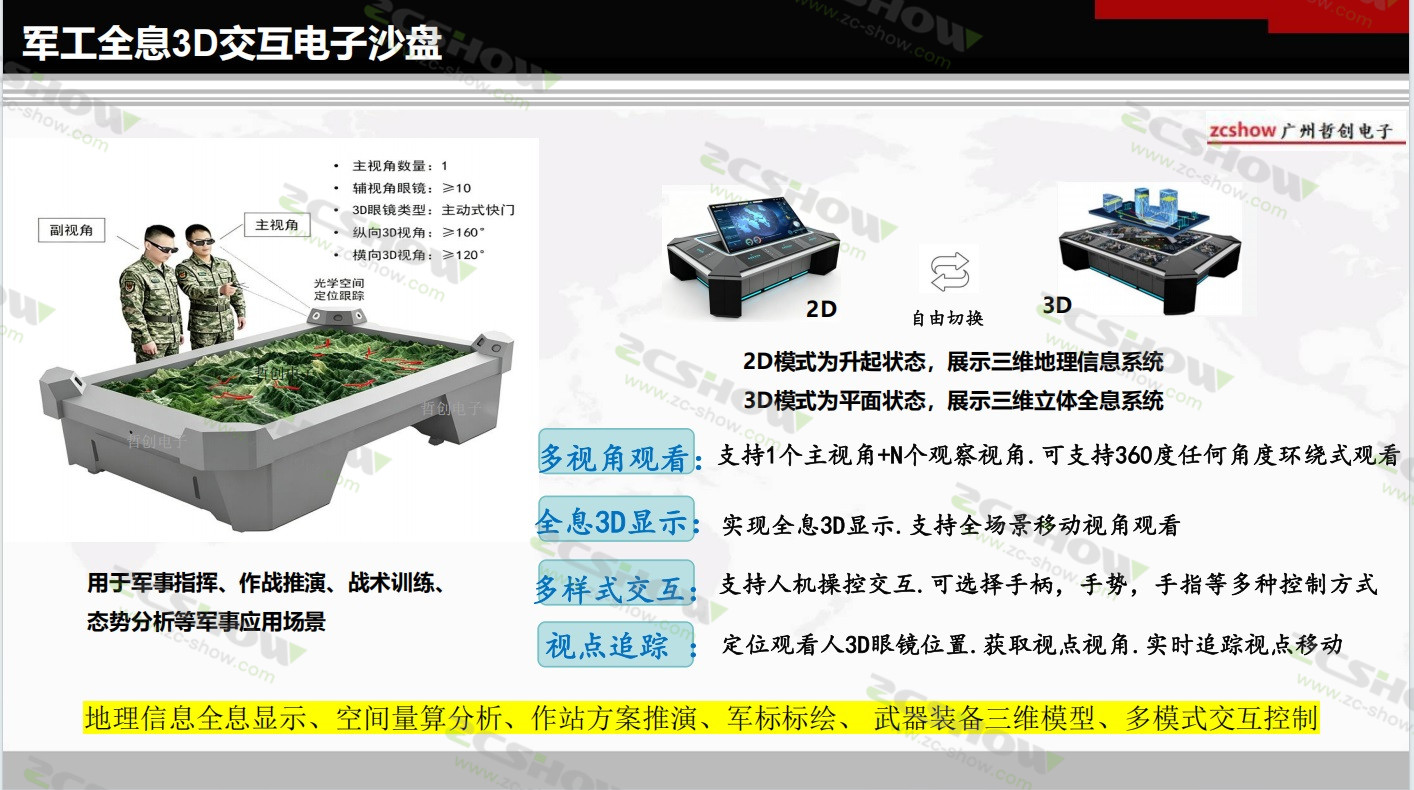

全息3D顯示          多視角觀看        多樣式交互             視點追蹤

地理信息全息顯示 、空間量算分析、作站方案推演、軍標標繪、 武器裝備三維模型、多模式交互控制

全息3D交互沙盤硬件系統

構建“顯示-交互-控制-存儲”一體化硬件架構，核心設備如下：

?沙盤框架：集成強弱電管控，支持設備熱插拔、支持3D設備內嵌，含電源管理。

?3D LED屏：像素間距P≤1.25mm，刷新率≥3840Hz，支持HDR10+顯示。

?高精度光學動捕相機：紅外波長850nm，分辨率≥1280×1024，延遲≤9ms。

?動捕系統控制主機：CPU≥12核，內存≥32GB DDR4，顯卡≥8GB獨立顯卡。

?3D眼鏡：主視角≥2副（感光球≥4個），輔視角≥10副，續航≥30h，工作距離≥8m。

?3D手柄：支持抓取、拉伸等操作，線長≥3m，功能按鍵≥7個，支持抓取/拉伸。

?視頻拼接處理器：支持4K輸出，延遲≤18ms，支持3D顯示。

全息3D交互沙盤軟件系統

構建“全息顯示-空間追蹤-數據處理-態勢推演”全流程功能體系，核心模塊如下：

?地理信息全息顯示模塊：支持影像、高程、三維模型、傾斜攝影模型等時空地理數據的全息顯示，

支持全系列地名、國標、軍標地理信息數據導入，可根據任務需求靈活切換數據。

?多模式交互模塊：支持語音控制.手動搖桿.平板電腦.無線操控手柄等多種交互方式，

?空間追蹤模塊：支持多設備（3D眼鏡、手柄）定位，精度亞毫米級，支持多相機協同標定。

?空間量算分析模塊：支持距離、面積、坡度、通視等空間分析，精度達亞米級。

?數據處理模塊：支持多源數據（矢量、影像、三維模型）轉換與發布。

?軍標標繪模塊：支持三維實體模型類.非規則線面類.線路類.設施類.武器裝備類等全方位軍標標繪功能

?態勢展示模塊：實時接入指揮系統/仿真系統數據，動態展示態勢與復盤回放。

?行動流程編輯與推演模塊：支持作戰方案編輯、兵力編組、火力打擊仿真。

?顯示切換模塊：支持2D/3D模式一鍵切換，配備液壓升降功能。

核心技術參數

（一）物理參數

? 沙盤尺寸：3820mm×2370mm（可按需定制）

? 顯示尺寸：3000mm×1678.5mm（可按需定制）

? LED箱體：600mm×337.5mm鋁鑄箱體

? 物理分辨率：2400×1350

（二）顯示參數

? 顯示技術：P1.25 3D LED高清顯示屏

? 刷新頻率：120HZ

? 視場角：最高120°（水平）

? 顯示模式：支持2D/3D無縫切換

（三）硬件配置

? 電腦主機：i9處理器/128G內存/10T固態/RTX4070顯卡

? 定位設備：4個定位基站+空間追蹤系統

? 操控設備：3D手柄、平板電腦、語音控制系統

技術及售后服務

售前支持與駐場交付

售后服務保障

1. 提供1-3年硬件免費質保服務，數據終身維護支持

2. 免費提供系統安裝、調試、操作培訓

3. 免費提供全球1-13級影像數據、全國12.5m級地形數據、全國17級影像數據

4. 提供項目所在地最高等級（19級）影像數據、全國18級路網地名標簽數據

5. 7×24小時技術支持、快速響應服務

6. 在用戶所在地預留常用備件（如LED模組、相機鏡頭、3D眼鏡電池）.確保故障時快速更換

7.   軟件升級服務：每季度提供1次軟件小版本升級，每年提供1次大版本升級，升級前提供升級方案與回退預案，升級過程不中斷服務。
